電動調節蝶閥

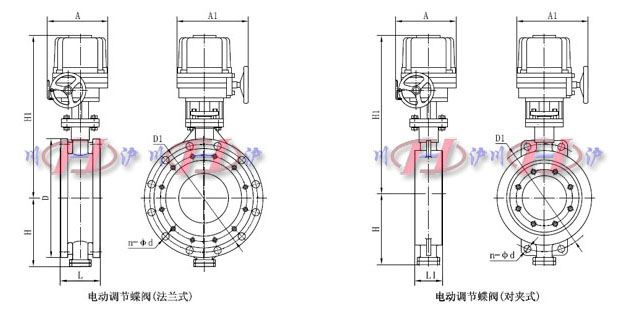

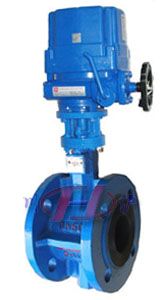

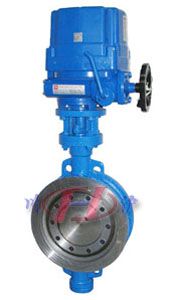

電動調節蝶閥 (法蘭式)	電動調節蝶閥 (對夾式)

■ 產品概述

川滬牌ZAJD電動調節蝶閥采用一體化結構，內置控制模塊，輸入控制信號(4-20mADC或1-5VDC)進行調節控制。電動調節蝶閥具有功能強，體積小，輕便宜人，性能可靠，配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達零泄露)，高溫高壓工況可選用三偏心硬密封閥體。電動調節蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。

■ 主要技術參數

● 閥體

閥體形式	直通鑄造閥
公稱通徑	DN50～600mm
公稱壓力	PN1.0、1.6、2.5MPa
法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式	法蘭(FF RF RTJ)、焊接(SW BW)、對夾式
閥蓋形式	一體式
壓蓋型式	壓板壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

● 閥內件

閥板形式	蝶形
流量特性	近似等百分比

● 執行機構

執行器型號	CHR、3810R、DZW、HQ
主要技術參數	電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。

■ 主要零件材料

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下軸套	銅合金、304、316
3	閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
4	密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
5	壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	固定銷	25、35、45
7、8	上、下閥軸	2Cr13、304、316、316L
9	上軸套	銅合金、304、316
10	填料	聚四氟乙烯/柔性石墨
11、12	填料壓蓋組件	HT200、WCB、CF3、CF3M、CF8、CF8M

■ 主要性能指標

公稱通徑 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600
額定流量系數KV	110	180	232	368	656	735	1240	2025	2712	3875	5038	6900	8500	12200
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1%
可調范圍	50:1

■ 主要外形及連接尺寸

公稱通徑 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	108	112	114	127	140	140	152	165	178	190	216	222	229	267
L1	43	46	49	56	64	70	71	76	83	92	102	113	127	154
H	112	115	120	140	170	180	210	240	290	320	350	380	410	470
n-φd	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36
H1	根據所配執行機構而定
A、A1	根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
D	165	185	200	220	250	285	340	405	460	520	580	640	715	840
D1	125	145	160	180	210	240	295	355	410	470	525	585	650	770

注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
